Har du brug for en sorteringsskovl? Det er et hurtigt og effektivt redskab til at sætte på minigravere, læssemaskiner, gravemaskiner samt gummigeder. Kontakt OM Maskiner for at høre mere om modellerne.
Gyro-Star sorteringsskovl
Læs mere om Gyro-Star
Den ultimative sorteringsskovl
Gyru-Star Compact Screening Systems ® er et hurtigt og effektivt screeningssystem til jord, aggregater og kompost.
Det unikke design med Flexible Poly Stars har et stort screeningsområde, der maksimerer output. Gates Carbon Belt kombineret med forseglede lejer giver et lavt vedligeholdelsesniveau.
Gyro-Star
Gravemaskine: Fra 1,5 tons til 30 tons
Læssemaskiner: Fra 1,0 tons til 12 tons
Hurtig og effektiv sorteringsskovl, unikt design med flexible stjerner som giver et stort sorteringsareal og maksimalt output.
Rosta remstrammersystem kombineret med lukkede lejer giver minimalt vedligehold.
Jord og stenmaterialer
Sorterer jord og sten uden at knuse eller neddele.
Hurtig sortering af jord til harpet muld.
Kompost
Sorterer overstørrelse og ikke komposterbare fraktioner, kan også mixe og accelerere kompostprocessen.
Adaptersystem
Leveres med standardskifte til gravemaskine eller læssemaskine. Eller multiskifte hvor skovlen både kan bruges på gravemaskine og læssemaskine med samme skifte.
Gyru-Star stjerne-sorteringsskovle er kraftigt konstruerede til at blive brugt meget.
Den højeffektive sorteringsteknik giver mulighed for materialesortering i de fleste materialer og jordtyper.
Gyru-Star sorteringsskovle kan bruges til:
- Grovsortering af jord med sten, grus osv.
- Til at mixe sand, jord, ler etc.
- Harpning af muld til græsarealer
- Findeling/luftning af kompost m.m. hvilket effektiviserer nedbrydningen
- Finsortering af muldjord, kompost, grus etc.
- Finsortering over fx. kabler, rør osv.
“Smart Konstruktion” giver minimal vedligeholdelse og lav vægt. Den har markedets største sorteringsareal i forhold til volumen og vægt.
Rotorer i linie med materialeflowet giver høj kapacitet, og sorteringsstjernerne af polyurethan har overraskende stor slidstyrke.
HDX-serien er dimensioneret op til 20 t basismaskiner.
Ideel til entreprenører, anlægsgartnere, maskinudlejere, kirkegårdsforvaltere, genindvindingsfirmaer etc.
Se også vores andre sorteringsskovle og sorteringsanlæg.
Model | Gravemaskine | Læssemaskine | Flow | Tryk | Vægt | Kapacitet | Sigtestørrelse |
---|---|---|---|---|---|---|---|
2-50E | 1-2 tons | x | 40 l/m | 200 bar | 155 kg | 0,06 m3 | 300x480 mm |
2-100E | 1-2 tons | x | 40 l/m | 200 bar | 200 kg | - | 300x1000 mm |
3-60E | 1,7-4 tons | x | 55 l/m | 200 bar | 240 kg | 0,13 m3 | 430x560 mm |
3-80E | 2,5-5 tons | x | 55 l/m | 200 bar | 290 kg | 0,18 m3 | 430x800 mm |
3-100HE | 4-9 tons | 2-5 tons | 65 l/m | 200 bar | 360 kg | 0,23 m3 | 430x1000 mm |
3-120HE | 6-10 tons | 2-6 tons | 65 l/m | 200 bar | 405 kg | 0,26 m3 | 430x1200 |
4-100HE | 6-10 tons | 4-6 tons | 90 l/m | 200 bar | 560 kg | 0,35 m3 | 615x1000 |
4-120HE | 10-13 tons | 6-8 tons | 90 l/m | 200 bar | 600 kg | 0,40 m3 | 615x1200 |
3-150HDX | 7-10 tons | 2-5 tons | 70 l/m | 200 bar | 600 kg | 0,35 m3 | 430x1500 |
4-150HDX | 13-18 tons | 9-12 tons | 90 l/m | 200 bar | 860 kg | 0,60 m3 | 615x1500 |
6-150HDX | 16-20 tons | x | 160 l/m | 200 bar | 1360 kg | 1,20 m3 | 1030x1500 |
2-100L | x | 1-2 tons | 40 l/m | 200 bar | 240 kg | - | 300x1000 |
3-100L | x | 1-2 tons | 65 l/m | 200 bar | 360 kg | 0,23 m3 | 430x1000 |
3-120L | x | 1-3 tons | 65 l/m | 200 bar | 390 kg | 0,26 m3 | 430x1200 |
3-150L | x | 2-5 tons | 70 l/m | 200 bar | 600 kg | 0,35 m3 | 430x1500 |
3-100SL | x | 1-3 tons | 65 l/m | 200 bar | 360 kg | 0,23 m3 | 430x1000 |
3-120SL | x | 1-3 tons | 65 l/m | 200 bar | 390 kg | 0,26 m3 | 430x1200 |
3-150SL | x | 2-5 tons | 70 l/m | 200 bar | 600 kg | 0,35 m3 | 430x1500 |
3-80MAX | 4-6 tons | 1-2 tons | - | - | - | - | - |
3-100MAX | 4-6 tons | 1-2 tons | 65 l/m | 200 bar | 425 kg | 0,38 m3 | 430x1000 |
3-120MAX | 5-7 tons | 1-3 tons | 65 l/m | 200 bar | 580 kg | 0,46 m3 | 430x1200 |
3-150MAX | 7-10 tons | 2-5 tons | 70 l/m | 200 bar | 640 kg | 0,55 m3 | 430x1500 |
4-100MAX | 5-8 tons | 4-6 tons | - | - | - | - | - |
4-120MAX | 10-13 tons | 6-8 tons | 90 l/m | 200 bar | 740 kg | 0,60 m3 | 615x1200 |
4-150MAX | 13-18 tons | 7-12 tons | 90 l/m | 200 bar | 920 kg | 0,80 m3 | 615x1500 |
5-150MAX | fra 15 tons | fra 9 tons | 150 l/m | 200 bar | 1200 kg | - | 850x1500 |

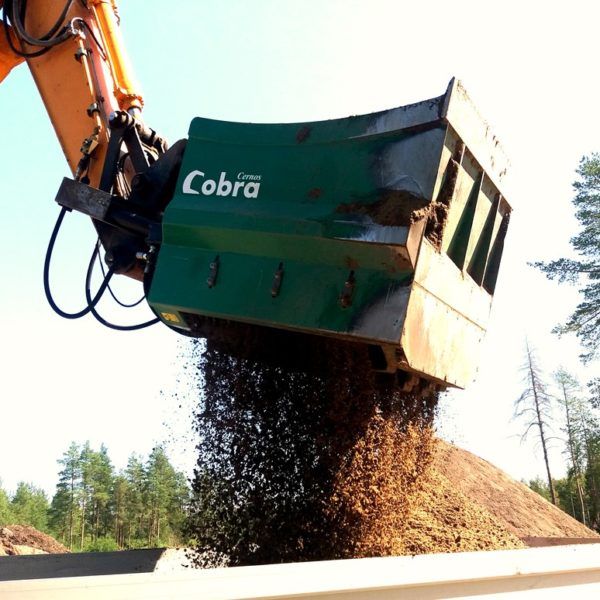

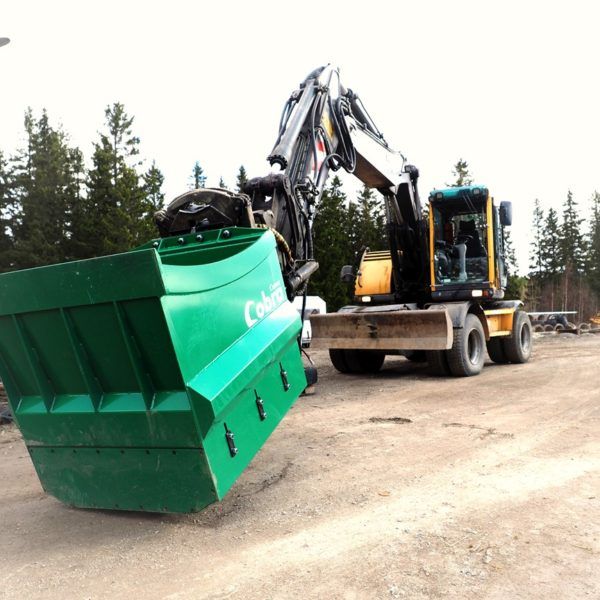

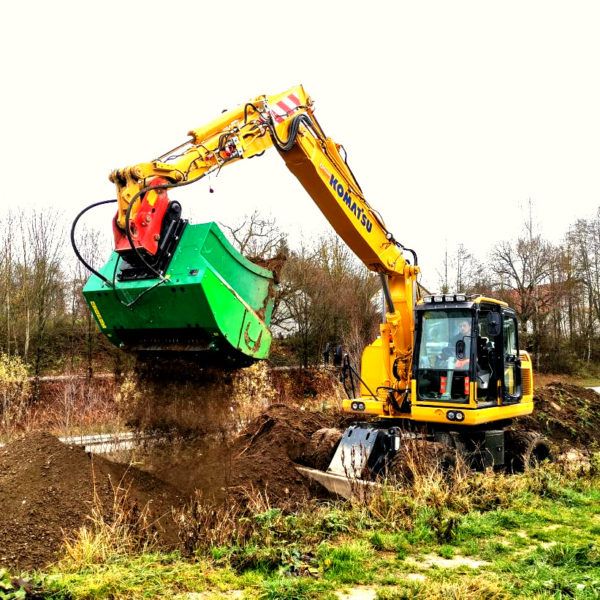

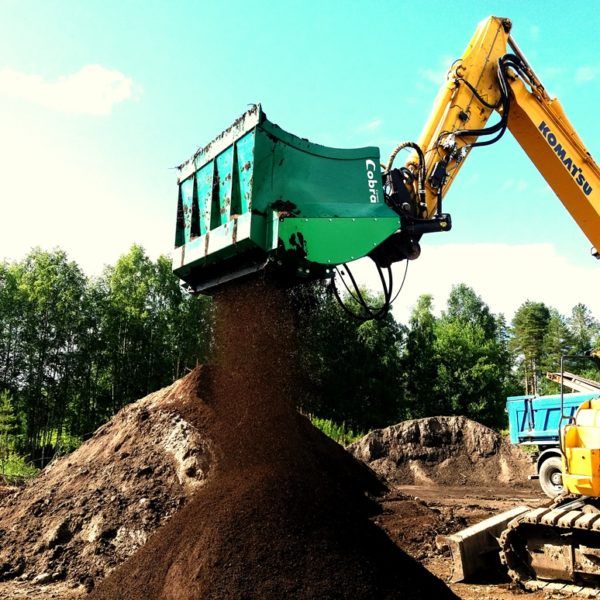

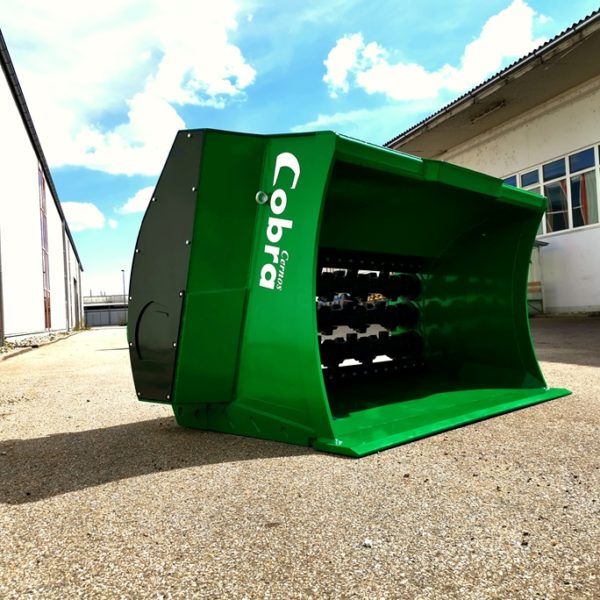

Cobra
Læs mere om Cobra
Cobra sorteringsskovle kan effektivisere genbrug af jordmasser og andre materialer. Ved at udnytte eksisterende materialer kan man spare udgifter og skabe muligheder for lønsom genbrug og viderebehandling. Den lange levetid for Cobra sorteringsskovle er baseret på god erfaring, viden og højkvalitetsstål.
Anvendelsesområder
- Screening og separering af materialer til genanvendelse
- Kompostering, luftning af grønt affald
- Genbrug og håndtering af topjord
- Genbrug af nedrivningsaffald
- Polstring af rørledninger og påfyldning
- Forberedelse af jordbund til landskabsarkitektur
- Sortering af tørv og flis
- Blanding af forskellige materialer
- Knusning, screening og formaling af råmaterialer i industrielle applikationer
- Knusning og screening af frosne materialer som sand eller gødning
Cobra sorteringsskovle fås i størrelserne 0,2 – 6,5 m3 som standard.
Alle nye generationer af Cobra skovle kan leveres med monteringsbeslag til både gravemaskine og hjullæsser.
XS modeller | 2-60 | 2-90 | 2-120 | 2-150 |
---|---|---|---|---|
Gravemaskiner | 3t | 5t | 7t | 9t |
Læssemaskiner | 1,5t | 2t | 3t | 4t |
Mænge SAE (m3) | 0,2 | 0,31 | 0,6 | 0,9 |
Størrelse (m2) | 0,3 | 0,4 | 0,6 | 0,8 |
Vægt (kg) | 260 | 340 | 420 | 500 |
Flow (l/m) | 30-45 | 30-45 | 45-80 | 45-80 |
S modeller | 3-90 | 3-120 | 3-150 | 3-180 |
---|---|---|---|---|
Gravemaskiner | 10t | 12t | 14t | 16t |
Læssemaskiner | 5,0t | 6,5t | 7,5t | 9,0t |
Mænge SAE (m3) | 0,8 | 1,0 | 1,2 | 1,4 |
Størrelse (m2) | 0,6 | 0,8 | 1,0 | 1,3 |
Vægt (kg) | 850 | 950 | 1140 | 1320 |
Flow (l/m) | 45-80 | 45-80 | 60-90 | 60-90 |
L/XL modeller | 4-120 | 4-180 | 4-240 | 5-240 |
---|---|---|---|---|
Gravemaskiner | 22-25t | 26-32t | 35-40t | x |
Læssemaskiner | 10-13t | 12-16t | 14-18t | 18-24t |
Mænge SAE (m3) | 2,1 | 3,2 | 4,4 | 6,5 |
Størrelse (m2) | 1,2 | 1,8 | 2,4 | 3,0 |
Vægt (kg) | 1870 | 2440 | 3030 | 4050 |
Flow (l/m) | 95-140 | 95-140 | 110-170 |
K modeller | 4-15 | 4-120 |
---|---|---|
Gravemaskiner | 16t | 20t |
Mænge SAE (m3) | 1,1 | 1,4 |
Størrelse (m2) | 0,9 | 1,2 |
Vægt (kg) | 1490 | 1770 |
Flow (l/m) | 120-180 | 120-180 |
Difco-All-Star
Læs mere om DIFCO All-Star
21-30 All-Star Excavator Bucket
Storebroren til alle Difco All-Star sorteringsskovle. Velegnet til brug på større gravemaskiner ved store entrepriser.
Model | 4-6 All-Star Excavator Bucket | 7-10 All-Star Excavator Bucket | 11-14 All-Star Excavator Bucket | 15-20 All-Star Excavator Bucket | 15-20 All-Star Excavator Bucket |
---|---|---|---|---|---|
Carrier Weight | 4-6 Tonne | 7-10 Tonne | 11-14 Tonne | 15 - 20 Tonne | 21 - 30 Tonne |
Shafts | 3 | 4 | 5 | 6 | 7 |
Weight | 400kg | 630kg | 975kg | 1320kg | 1650kg |
Hydraulic Req. | 50L/min 180 Bar | 50L/min 180 Bar | 70L/min 180 Bar | 120L/min 180 Bar | 120L/min 180 Bar |
M³ Volume | 0.21m³ | 0.35m³ | 0.62m³ | 0.82m³ | 1.1m³ |
Output Capability | 15-20 TPH | 30-35 TPH | 45-55 TPH | 60-70 TPH | 80-90 TPH |
Inside Width | 750mm | 828mm | 1154mm | 1150mm | 1146mm |
Opening Width | 970mm | 1070mm | 1435mm | 1500mm | 1545mm |
MB Chrusher
Læs mere om MB Chrusher
Designet til at være et ægte wild card: passer til en bred vifte af arbejdssteder og forskellige typer materialer med hidtil uset enkelhed og hastighed uden behov for specifik træning eller specialiserede operatører.
Anvendelsesområder:
- Genbrug
- Forsyningsarbejde
- Kompostering
- Industri
- Naturgenopretning
- Finsortering
MODEL | MB-Chrusher-HDS214 | MB-Chrusher-HDS314 | MB-Chrusher-HDS320 | MB-Chrusher-HDS323 |
---|---|---|---|---|
Gravemaskine | 5-8 t | 10-20 t | 16-24 t | 20-35 t |
Rendegraver | 5-8 t | 6-10 t | 9-12 t | 10-15 t |
Minigraver | 6-12 t | - | - | - |
Minilæsser | 3,5 t | - | - | - |
Lastvolumen (m3) | 0,5 | 0,9 | 1,35 | 1,65 |
Dimensioner (LxBxH) | 1380x1125x950 | 1430x1350x1250 | 2050x1350x1250 | 2330x1500x1250 |
Oliemængde (l/min) | 75 | 100 | 120 | 120 |
Olietryk (bar) | 200 | 230 | 250 | 250 |
Vægt (kg) | 820 | 1400 | 2100 | 2400 |
Hartl
Læs mere om Hartl
Den ultimative sorteringsskovl
Hartl sorteringsskovls kompakte og stabile struktur sikrer en pålidelig sorteringskapacitet med lave driftsomkostninger. Denne maskine gør det muligt at klassificere og adskille materialer mere præcist.
De udskiftelige gitre giver mulighed for sigtning og sortering i forskellige, varierende størrelser. Nettene kan bruges til forfiltrering (inden knusning) og til den endelige klassificering.
Disse produkter anvendes til at arbejde med sten til genanvendelse og i landbruget. Vi sætter en ære i at sikre, at alle vores materialer og komponenter har topkvalitet.
Med sin ergonomiske form og sit innovative design kendetegner Hartl sorteringsskovls moderne udseende hele Hartls produktsortiment.
Hartl sorteringsskovl har mange anvendelsesmuligheder
- Forarbejdning af naturligt forekommende sten i grus sand mv.
- Klassificering og raffinering af materialer til genbrug.
- Vejarbejder og udjævningsarbejde, udgravninger, skovbrugsveje etc.
- Klassificering af jord i landbrugssektoren.
- Screening af skærver, sand i strandrengøringsopgaver mv.
- Udlægning af dræn og rørledninger.
Dette er et fleksibelt og mobilt produkt, der bruges til at adskille naturlige sten og genbrugsmaterialer økonomisk på stedet, på minimal plads og kort tid.
Materialerne løftes op eller udgraves på stedet og adskilles straks i de ønskede størrelser ved hjælp af sorteringsspanden. Efter sortering kan det endelige produkt genbruges på stedet.
Sorteringsskovlen udviklet af Hartl er en robust kvalitetstromle, der er sindrigt monteret på en gravemaskinespand.
Denne kompakte sorteringsenhed er monteret på en gravemaskine (eller lignende maskine) og fastgjort med vores hurtige koblingssystem. Drevet køres fra gravemaskinens hydrauliske motor.
De deraf følgende omkostningsbesparelser inkluderer
- Omkostninger ved at fjerne og levere materialer
- Mulige deponeringsomkostninger
- Udgift til indkøb af nye materialer
- Fragt- og logistikomkostninger
- Antal maskiner på arbejdsstedet – 1 gravemaskine
- Antal operatører – 1 person
- Knusningsomkostninger når den bruges som præ-sorterer
- Driftsomkostninger
Model | HBS 800 | HBS 1200 | HBS 1600 | HBS 2000 |
---|---|---|---|---|
Gravemaskine vægt t | > 8 | > 13 | >22 | >35 |
Tromlens diameter mm | 800 | 1200 | 1600 | 2000 |
Siens dybde mm | 500 | 750 | 1100 | 1100 |
Olietryk bar | 130 | 170 | 170 | 170 |
Oliemængde l/min | 25 | 60 | 60 | 60 |
Lastvolumen m³ | 0,25 | 0,80 | 1,90 | 3,40 |
Total kapacitet m³ | 0,51 | 1,57 | 3,70 | 5,95 |
Dimensioner / vægt | ||||
Længde mm | 1830 | 2640 | 3250 | 3900 |
Bredde mm | 1200 | 1440 | 1850 | 2450 |
Højde mm | 1120 | 1650 | 2150 | 2250 |
Vægt kg | 640 | 1250 | 2350 | 4600 |
Dappen
Læs mere om Dappen
Den hydraulisk drevne Dappen sorteringsskovl “DaSie” kan fornuftigt adskille alle materialer, der forekommer på byggepladsen, såsom bygningsspild, blandet byggeaffald, jord, slagge eller forbrændingsaske og således behandle dem til genanvendelse.
Den bruges til havearbejde og landskabspleje, til at bygge veje og kanaler samt til nedrivning, i stenbrud og til sigtning af murbrokker og jord. Den går gennem alt materiale på byggepladsen uden tilstopning, problemfrit og absolut effektivt.
Frem for alt giver den økonomiske genvinding af brugbart, oparbejdeligt klippemateriale dig en betydelig forbedring i udbyttet ved at spare omkostninger til transport og deponering.
Dine fordele:
- Lav vedligeholdelse
- Lav slitage
- Let at bruge
- Effektiv adskillelse på stedet
- Enorm stigning i ydeevnen sammenlignet med stive sorteringsskovle
Til gravemaskiner | B 18- 400- | B 18- 600- | B 18- 800- | B 18- 1000- |
---|---|---|---|---|
Sigtevolumen (l) | 40 | 60 | 80 | 100 |
Mænge SAE (I) | 70 | 105 | 140 | 175 |
Transportør enhed | > 1,5 t | > 2 t | > 3 t | > 4 t |
Standard sigtestørrelse 30, 40, 50 og 60 mm |
Til gravemaskiner | B 24- 600- | B 24- 800- | B 24- 1000- | B 24- 1200- | B 24- 1500- |
---|---|---|---|---|---|
Sigtevolumen (l) | 105 | 140 | 175 | 210 | 265 |
Mænge SAE (I) | 160 | 215 | 270 | 320 | 400 |
Transportør enhed | > 4 t | > 5,5 t | > 7 t | > 9,5 t | > 12 t |
Standard sigtestørrelse 30, 40, 50, 60 og 80 mm |
Til gravemaskiner | B 28- 600- | B 28- 800- | B 28- 1000- | B 28- 1200- | B 28- 1500- |
---|---|---|---|---|---|
Sigtevolumen (l) | 135 | 180 | 225 | 270 | 335 |
Mænge SAE (l) | 230 | 310 | 385 | 460 | 575 |
Transportør enhed | > 8 t | > 9,5 t | >11 t | > 14 t | > 16 t |
Standard sigtestørrelse 30, 40, 50, 60 og 80 mm |
Til gravemaskiner | B 34- 1000- | B 34- 1200- | B 34- 1500- | B 34- 1800- |
---|---|---|---|---|
Sigtevolumen (l) | 345 | 410 | 515 | 615 |
Mænge SAE (l) | 540 | 645 | 810 | 970 |
Transportør enhed | > 14 t | > 16 t | > 18 t | > 20 t |
Standard sigtestørrelse 30, 40, 50, 60, 80, 100 og 120 mm |
Til gravemaskiner | B 44- 1000- | B 44- 1200- | B 44- 1500- | B 44- 1800- |
---|---|---|---|---|
Sigtevolumen (l) | 460 | 550 | 684 | 820 |
Mænge SAE (l) | 760 | 912 | 1140 | 1370 |
Transportør enhed | > 16 t | > 18 t | > 20 t | > 24 t |
Standard sigtestørrelse 30, 40, 50, 60, 80, 100 og 120 mm |
Til læssemaskiner | R 18- 1200- | R 18- 1500- | R 18- 1800- | R 18- 2000- | R 18- 2200- |
---|---|---|---|---|---|
Sigtevolumen (l) | 120 | 145 | 175 | 195 | 215 |
Mænge SAE (l) | 210 | 260 | 310 | 345 | 380 |
Transportør enhed | > 3,8 t | > 5,8 t | > 6,5 t | > 7 t | > 8,5 t |
Standard sigtestørrelse 30, 40, 50 og 60 mm |
Til læssemaskiner | R 24- 1800- | R 24- 2000- | R 24- 2200- | R 24- 2400- |
---|---|---|---|---|
Sigtevolumen (l) | 320 | 355 | 390 | 425 |
Mænge SAE (l) | 480 | 535 | 590 | 640 |
Transportør enhed | > 6 t | > 8 t | > 10 t | > 11,5 t |
Standard sigtestørrelse 30, 40, 50, 60 og 80 mm |
Til læssemaskiner | R 28- 1800- | R 28- 2000- | R 28- 2200- | R 28- 2400- |
---|---|---|---|---|
Sigtevolumen (l) | 405 | 450 | 495 | 540 |
Mænge SAE (l) | 690 | 770 | 845 | 925 |
Transportør enhed | > 8 t | > 10 t | > 11,5 t | > 13 t |
Standard sigtestørrelse 30, 40, 50, 60 og 80 mm |
Til læssemaskiner | R 44- 2200- | R 44- 2400- | R 44- 2600- | R 44- 2800- | R 44- 3000- |
---|---|---|---|---|---|
Sigtevolumen (l) | 1005 | 1095 | 1185 | 1280 | 1370 |
Mænge SAE (l) | 1675 | 1825 | 1980 | 2130 | 1615 |
Transportør enhed | > 16 t | > 18 t | > 20 t | > 22 t | > 24 t |
Standard sigtestørrelse 30, 40, 50, 60, 80, 100 og 120 mm |
BAV
Læs mere om BAV
BAV RS-serien af skovle med roterende screening giver hurtig, kraftig trommel-screening af materialer. Alle modeller leveres med skærme til tre outputkvaliteter.
Funktioner
- Mesh trommeltromle med to sæt aftageligt netskærmsgitter (alt inkluderet som standard) muliggør opnåelse af tre kvaliteter.
- Kraftige hydrauliske drev:
- Reduktionsgearkasse for maksimalt drejningsmoment betyder, at du kan screene ved lavere motoromdrejninger for større effektivitet.
- NDS-motoraksel eliminerer risikoen for, at aksiale belastninger forskyder tandhjulene.
- Påskruede topplader muliggør deling af redskaber mellem forskellige maskiner inden for den korrekte gravemaskines vægtklasse.
Model | BAV RS1 | BAV RS2 | BAV RS3 | BAV RS6 | BAV RS12 |
---|---|---|---|---|---|
Gravemaskinens vægt | 1,5-2,5 t | 2,5-3,9 t | 3-7,5 t | 7-12 t | 13-19 t |
Tromlens diameter (mm) | 450 | 600 | 700 | 800 | 1180 |
Tromlens dybde (mm) | 300 | 400 | 500 | 600 | 600 |
Sigtestørrelser (mm) | 12,5 – 25 – 50 | 215 | 270 | 320 | 400 |
